Die Anschlusssanierung betrifft die Schnittstelle zwischen Hauptkanal und Anschlussleitung. Sie wird auch als Stutzen- oder Seitenzulaufsanierung bezeichnet. Um hier eventuelle Schäden zu beheben und abzudichten, werden unter anderem spezielle Verpressverfahren und Hutprofile genutzt. Wir setzen auf das System der Firma ProKASRO, mit dem Seitenanschlüsse von DN 100 bis DN 200 mittels Laminathut saniert werden können. Der Sammelkanal kann dabei einen Durchmesser von DN 200 (mit Schlauchliner) bis DN 900 aufweisen. Beim Verpressen mit Epoxidharz kommt das KASRO-Verpresssystem, das speziell zur Sanierung von Seitenkanalanschlüssen unterschiedlicher Größen entwickelt wurde, zum Einsatz. Verwendbar für Sammelkanäle von DN 200 bis DN 600. Mit dem KASRO 2-Komponenten-Verpresssystem können sowohl undichte Seitenkanalanschlüsse als auch Risse, undichte Muffen und Scherben verpresst werden.

Um Hindernisse wie vorstehende Einläufe, Wurzeln, Risse oder Ablagerungen in nicht begehbaren, kreisförmigen Leitungen und Kanälen zu beseitigen, werden Fräsroboter genutzt. Außerdem öffnen sie vom Hauptrohr aus die seitlichen Einläufe nach der Schlauchliner-Sanierung. Fräsroboter werden in Nennweiten von DN 150 bis DN 800 eingesetzt, für Sonderprofile und in kleineren Nennweiten wird besondere Zusatzausrüstung gebraucht.

Auch Schächte und Bauwerke sind sanierungsbedürftig. Weil sie begehbar sind, kann hier oft manuell gearbeitet werden. Nach Stemm- und Fräsarbeiten erfolgt die Abdichtung oder Beschichtung der Bauteile bzw. Bauwerke. Sanierungsinstrumente wie der innovative Schachtliner kommen auch hier zum Einsatz. Unser Leistungsspektrum umfasst: Begutachtung/ Inspektion des Schachts, Vorbereitung des Untergrunds, manuelle Stemm- und Fräsarbeiten, Abdichtung von Wassereinbrüchen mittels Bohrlochinjektion, Beschichtung mit korrosionsbeständigem Material (manuelle und maschinell im KS-ASS-Verfahren), Sanierung von Gerinnen, Sanierung von Rohreinbindungen, Sanierung von Seitenzuläufen, Handlaminats-Auskleidung, Aufarbeitung der Berme und setzen von Halbschalen, Auswechslung defekter Steigeisen, Einbau von Schachtleitern und Einstiegshilfen, Klinkerarbeiten, Vertiliner.

In Hausanschlussleitungen kommen für eine Sanierung Schlauchliner in wesentlich kleineren Nennweiten zum Einsatz – die so genannten Hausanschluss-Liner. Die Sanierung kann direkt vom Anschluss im Haus aus vorgenommen werden oder vom Hauptkanal aus erfolgen. Wir bieten folgende grabenlose Verfahren:

1. Schlauchlining in Leitungen: Die komplette Renovierung der alten Rohrleitung: In die vorgefräste und gereinigte Leitung wird ein mit Epoxidharz getränkter Nadelfilz- oder Strickgewebeschlauch über Druckluft eingestülpt. Die Aushärtung erfolgt je nach Randbedingungen mit Heißwasser oder über die Umgebungstemperatur. Hierbei legt sich der Schlauchliner an das Altrohr und verklebt sich mit diesem. Das Ergebnis ist ein neues, muffenloses Rohr.
2. Kurzliner – schnelle und kostengünstige punktgenaue Sanierung: In der Regel wird eine Grundleitung innerhalb eines Arbeitstages saniert. Die damit verbundenen Einschränkungen reduzieren sich damit ein Minimum. Lärm und sonstige Emissionen fallen im Gegensatz zur Aufgrabung nur in geringem Maße an. Nach Abschluss der von uns ausgeführten Arbeiten erhalten selbstverständlich eine Dichtheitsprüfungen gemäß DIN EN 1610. Ihr persönlicher Ansprechpartner für Planung und Durchführung: Dirk Hartmann

Innenmanschetten dienen zur Reparatur und Abdichtung von örtlich begrenzten Schäden, etwa Risse oder Wurzeleinwuchs, innerhalb eines Rohres oder Kanals. Sie werden mechanisch aufgeweitet und an der Rohrwandung fixiert. Hier gibt es drei verschiedene Systeme: Edelstahlmanschette mit Elastomerdichtung, Elastomermanschette mit Edelstahlspannbändern und die verklebte Edelstahlmanschette.

Bei einem Kurzliner handelt es sich um ein vor Ort härtendes Laminat aus verstärkenden Trägermaterialien und einem Reaktionsharzsystem. Das Harz bildet in Verbindung mit dem Trägermaterial den Werkstoffverbund und verklebt beim Einbau mit dem Altrohr. Das vor Ort imprägnierte Trägermaterial wird mithilfe eines dem Rohrdurchmesser angepassten Packers an der lokalen Schadstelle positioniert und dort mittels Druckluft für die Dauer der Härtung fixiert. Anschließend wird der Packer entfernt. Kilian Kanalsanierung verbaut seit Unternehmens-Gründung erfolgreich Kurzliner. Dabei kommt ausschließlich korrosionsbeständiges ECR/Advantex-Glasfaserlaminat zum Einsatz. Das nicht schäumende, elastifizierte Harz härtet selbst bei großem Fremdwassereintritt sehr gut aus. Die von uns eingesetzten Materialen und Verfahren verfügen alle über eine gültige DIBt-Zulassung.

Linerendmanschetten sind Innenmanschetten zur Abdichtung des Übergangsbereiches zwischen Liner und Altrohr. Auch hier gibt es verschiedene Formate und Anbieter. Wir setzen auf Quick-Lock-Manschetten der Uhrig GmbH. Das bewährtes Montagesystem für die Rohr-Innensanierung aus V4A Edelstahl mit EPDM-Dichtung auf Kompressionsbasis mit DIBt-Zulassung NR. Z-42.3-374.

Bei der Muffenabdichtung wird ein beschädigter Übergang zwischen zwei Rohren wieder abgedichtet. Dafür verwenden wir an Profilen DN 150 – DN 2400 einen 2-Komponenten-Acrylharz. Das von uns angewandte Verfahren zur Muffeninjektion sowie das hierbei eingesetzte Material wurde vom Deutschen Institut für Bautechnik DIBt in Langzeittests auf Dauerhaftigkeit und Dichtheit überprüft.

Mit speziellen mobilen und ferngesteuerten Kamerasystemen können vor allem nicht begehbare Leitungen und Kanäle sorgfältig auf Zustand und Funktion überprüft werden. Um nach der Reinigung mögliche weitere Verstopfungen, Lecks oder Schäden zuverlässig feststellen zu können, sind einige Kamerasysteme zusätzlich mit Ortungssendern und Lasertechnik ausgestattet. Wir liefern Inspektionsdokumentation nach DWA-Richtlinien: Haltungsgrafiken mit Schadensbeschreibung, Fotodokumentation festgestellter Schäden, Video und Bilddokumentation auf digitalen Datenträgern, ggf. Erstellung eines Rohrleitungsplans.

Verfahren, um undichte Stellen in Leitungen jeder Art auszubessern. Meist kommen dabei sowohl Injektionsverfahren als auch Verpresssysteme oder Kurzlining zum Einsatz. Wir setzen dabei auf das KASRO 2-Komponenten-Verpresssystem, mit dem sowohl undichte Seitenkanalanschlüsse als auch Risse, undichte Muffen und Scherben verpresst werden können. Das Verpresssystem besteht aus Einheiten für die Seitenkanalabdichtung und für die Riss- und Muffenverpressung.

Kanal-Robotersysteme sind wichtiger Bestandteil grabenloser Sanierungen: Die mithilfe von Kameras ferngesteuerten Anlagen beseitigen Hindernisse wie Wurzeleinwüchse, bereiten Haftgrund vor und reparieren Schäden in Kanälen mit vor Ort härtenden Materialien. Wir setzen gegenwärtig hydraulisch, pneumatisch angetriebene als auch Roboter mit Elektromotoren ein.

Beim Schlauchlining wird ein flexibler Schlauch mit Reaktionsharz imprägniert und dann mit Wasser oder Luftdruck in den Kanal gestülpt oder mithilfe einer Winde eingezogen. Die Härtung des Harzes wird meist mit Wärme oder UV-Licht ausgelöst und beschleunigt, für die Sanierung von Abwasserkanälen werden üblicherweise nur warm- oder lichthärtende Systeme verwendet. Seit 2002 baut die Kilian Kanalsanierung UV-härtende GFK-Schlauchliner erfolgreich ein.

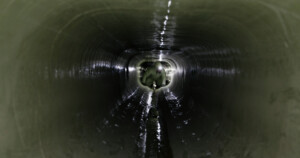

Wir sanieren alle gängigen Kanalquerschnitte und Profilformen egal ob Kreis-, Ei- oder Kastenprofil. Aber auch Dimensionswechsel innerhalb einer Haltung lassen sich mit den von uns eingesetzten Schlauchlinersystemen sanieren. Der Dimensionsbereich reicht von DN150 bis DN 2000.

Bei Bedarf stehen wir Ihnen auch beratend zur Seite: Etwa bei der Auswertung von TV-Inspektionen oder der Erarbeitung einer passenden Sanierungsstrategie.
